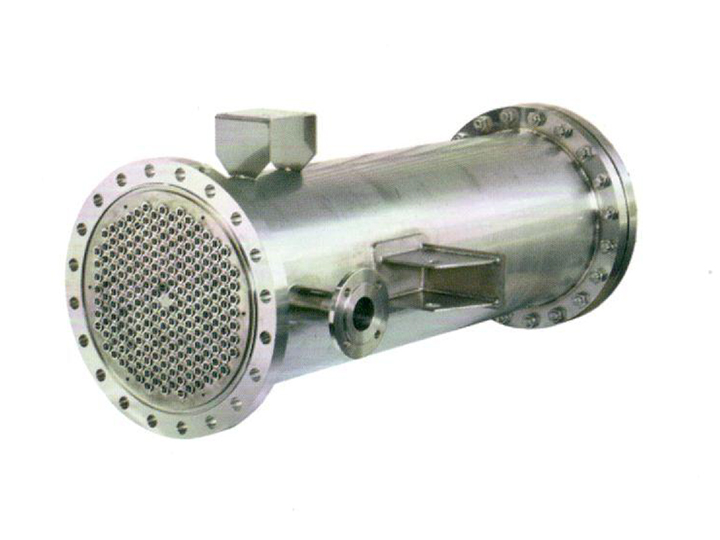

列管換熱器
在工業生產過程中，列管換熱器是運用比較廣的換熱設備，與其它幾種間壁換熱器相比，單位體積設備所能提供的傳熱面積要大得多，傳熱效果也較好。在運行過程中具體應注意以下幾點：
1、初投運要慢，要先預熱，逐步提溫；
2、做好減壓閥的預熱及投運后的調整工作；
3、機組啟動應先開啟冷側閥門，待穩定后再開啟熱側閥門；而停車時要先關閉熱側閥門，然后再關閉冷側閥門；
4、正常運行后，關閉汽水換熱器疏水器旁通閥，疏水器投人正常工作。若疏水器溫度過低如50℃以下，旁通閥可開啟運行，若疏水器溫度過高，如90℃以上且凝水系統無壓運行時，將旁通閥關閉，不準蒸汽通過，造成汽水沖擊；
5、運行調節，運行調節主要根據天氣變化情況來調整供水溫度和流量。操作人員主要通過控制熱機組一段列管換熱器的過熱蒸汽進汽流量，達到控制機組出口水溫的目的。室外溫度較高時，通過控制設備運行臺數及調整進汽流量來控制溫度。但注意盡量減少換熱器開啟頻率，以免因頻繁開停而造成封密墊泄漏。供熱負荷減少時應注意蒸汽管道疏水，以免換熱器內產生水擊。運行調節要整個系統協調進行，統一調配。
列管式換熱器主要技術參數
|
規格 m2 |
有效長度 mm |
外徑 mm |
重量 kg |
|
0.5 |
800 |
159 |
60 |
|
1 |
800 |
159 |
90 |
|
1.5 |
1200 |
208 |
138 |
|
2 |
1200 |
220 |
155 |
|
3 |
1400 |
300 |
236 |
|
5 |
1200 |
300 |
260 |
|
10 |
1600 |
400 |
390 |
|
15 |
2400 |
400 |
560 |
|
20 |
2600 |
400 |
800 |
|
30 |
3200 |
450 |
1005 |
|
40 |
3500 |
500 |
1310 |
|
50 |
4000 |
500 |
1620 |
|
60 |
4000 |
500 |
1850 |
|
70 |
4000 |
500 |
2080 |
|
80 |
3500 |
600 |
2320 |
|
90 |
4000 |
600 |
2600 |
|
100 |
3000 |
700 |
2950 |
